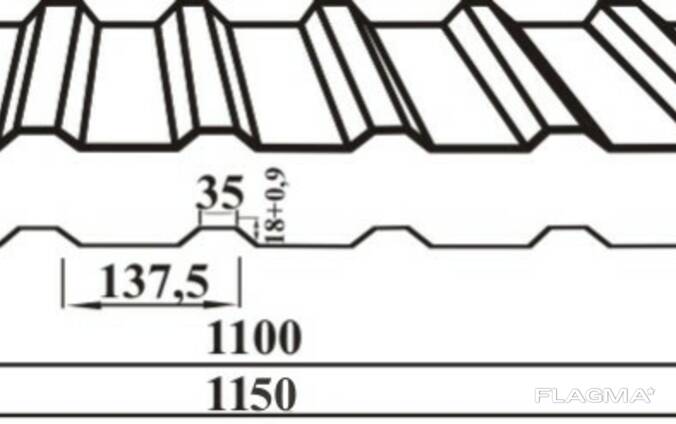

Линия для производства профнастила H20 в 2021 году китая

Толщина металла:0.3-0.8mm
Ширина обработки металла: 1250mm
Скорость производства:15-23m/min
Кол-во рабочих клетей:13 клетей
Диаметр валов:Φ72mm цельный
Материал ролики: 45#сталь - Закалка и отпуск, чистовая обработка, точная шлифовка

Габариты：6500mm*1600mm*1400mm
Мощность: 4kw
Ⅲ. Технология производства и состав линии:

Процесс технологии производства ： подача металла-профилегиб

-гидра-вырезание-готовый профнастил
Состав линии：
1、Механический разматыватель

2、Плита введения металла

3、Стан профилегибочный

4、Отрезное устройство(автоматическое)

5、Система гидравлического пресса

6、Система автоматического управления (САУ) фирмы

7、Счётчик

8、Приемный стол

Ⅳ. Общие сведения конструкции линии

1．Механический разматыватель

Предназначен для непрерывной подачи ленты из рулона в прокатный стан. Внутренний диаметр рулона, 508мм, Осевая нагрузка 7т.

2. Плита введения металла

Поствим оцинкованную сталь на эту плиту для обработки, чтобы обеспечивали готовый профнастил был роный, параллельный и одинаковый.

3. Стан профилегибочный

Предназначен для последовательного гиба и формовки полосы проката до требуемой конфигурации профиля. На раме прокатного стана установлены формующие клети, ножницы гильотины профильные, направляющее заправочное устройство, электропривод. Гидравлический моторный привод более стабильный и высокоскоростной.

4. Отрезное устройство(автоматическое)
Установлены на раме прокатного стана. Фигурный нож обеспечивает качественную отрезку профиля необходимой длины. (материал из Сr12. Утолщенное, износостойкое )

5. Система гидравлического пресса

Применение топливный насос зубчатки в управлении， введение гидросмесь в гидроцилиндр системы отрезного устройства для привода отрезного устройства к резке металла.

Состав ：гидробак 1 комплект, гидронасос 1 комплект, гидротруба 2 шт, электромагнитный вентиль 2 пары.
Норма гидросмесь:46#

6. Система автоматического управления (САУ)
Оборудование для производства профнастила укомплектовано новейшей системой автоматического управления. САУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как: скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла. Пульт оснащен жидкокристалической сенсорной панелью (система индикации основных технологических параметров и оповещения аварийных ситуаций).

Достоинства САУ:
-обеспечивает плавный пуск-стоп линии (пуск линии без рывков
-нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;
-отсутствуют пусковые токи, вызывающие поломки электрической схемы);
-обеспечивает долговечность эксплуатации (щадящий режим);
-увеличение производительности и улучшение качества выпускаемой продукции (отсутствие человеческого фактора);
-обеспечивает точность реза по длине +1мм на 6м профиля;

7. Счётчик

Счётчик считает отработанную длину профнастила и ИНПч.

8. Приемный стол

Предназначен для приема мерно - нарезанных листов профнастила из ножниц прокатного стана и формирования пачек готового профиля. Длина стола - по желанию Заказчика.
